如何操作繼電保護測試儀中的阻抗階梯試驗?zāi)K？

發布日期：2022-03-08 瀏覽：922 次

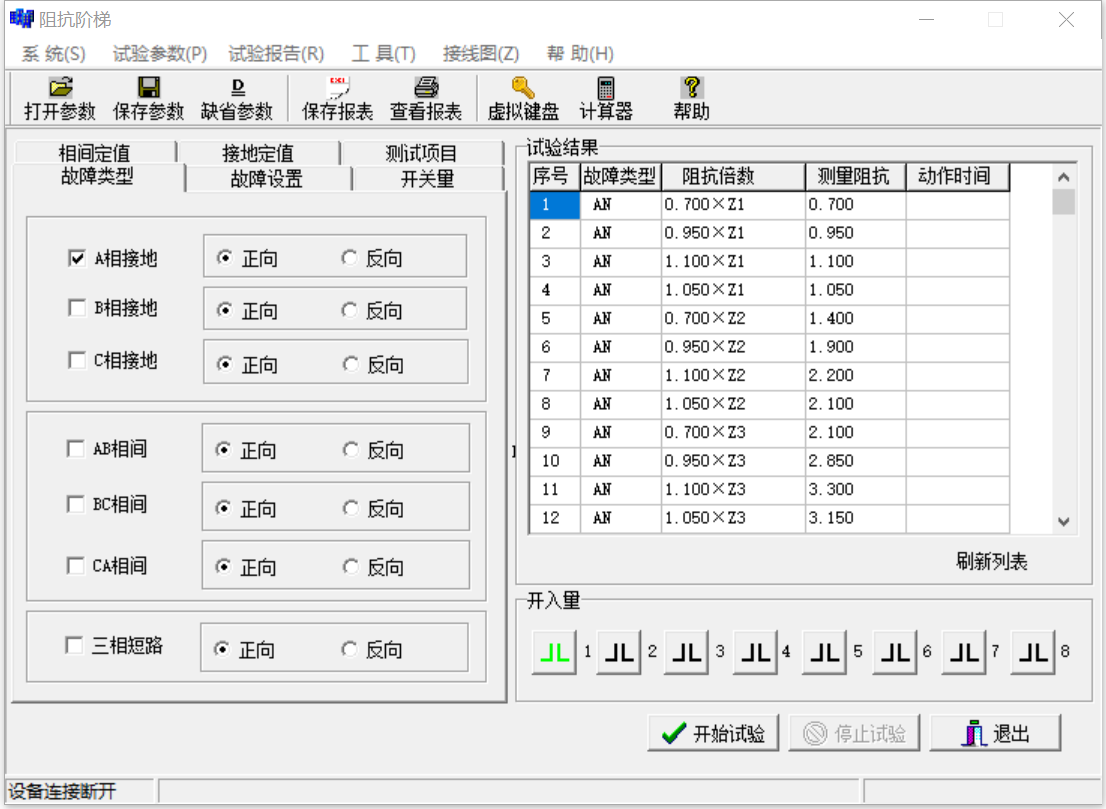

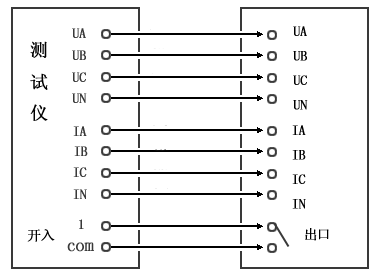

阻抗階梯試驗
　　繼電保護測試儀中的阻抗階梯程序用于三段式或四段式距離保護的阻抗定值校驗。一般在110KV以上電壓等級的變電站中的線路保護，才配備距離保護裝置。

　　1.【相間定值】

　　相間短路阻抗定值，程序設定有四段，即Z1、Z2、Z3和Z4。可按Z/φ方式輸入，也可按R、X方式輸入，保護定值一般由純電抗表示，電阻分量忽略不記，所以阻抗角即靈敏角一般為90度或80度。兩種方式任選一種，程序自動進行換算。一般保護只設有三段，試驗時可將保護的三段定值輸入到定值欄里。繼電保護測試儀如沒有第四段定值，可不設該項定值，同時在【測試項目】欄里不選中第Ⅳ項測試即可。

　　2.【接地定值】

　　單相短路阻抗定值，程序設定有四段，即Z1、 Z2、Z3和Z4?？砂碯/φ方式輸入，也可按R、X方式輸入，保護定值一般由純電抗表示，電阻分量忽略不記，所以阻抗角即靈敏角一般為90度或80度。兩種方式任選一種，程序自動進行換算。繼電保護測試儀一般保護只設有三段，試驗時可將保護的三段定值輸入到定值欄里。如沒有第四段定值，可不設該項定值，同時在【測試項目】欄里不選中第Ⅳ項測試即可。
阻抗階梯試驗

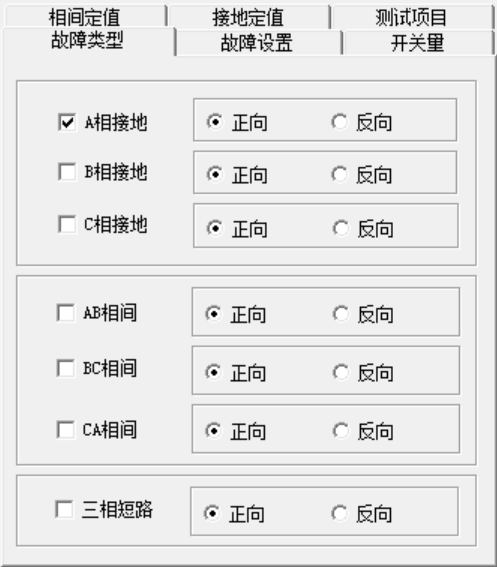

　　3.【故障類型】

　　故障類型可分為：AN、BN、CN、AB、BC、CA和ABC。用戶可單選也可多選或全選，如只想測其中的某一個故障，可單選其中的一項。如想一次全部測完所有項目，可將故障類型全部選中，開入量應選保護的三跳接點。
阻抗階梯試驗

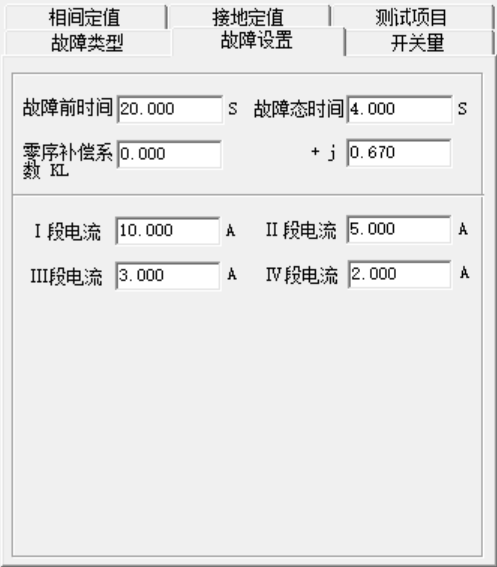

　　4.【故障設置】

　　【故障前時間】：應大于保護裝置的整組復歸時間，一般為20秒。

　　【故障態時間】：應大于保護裝置第四段阻抗的動作時間，一般為4--5秒。

　　【零序補償系數】：?jiǎn)蜗嘟拥貢r(shí)用，只須輸入虛部，一般為0.67。

　　【Ⅰ段短路電流】：Ⅰ段阻抗一般比較小，為使短路電壓抬高，應將短路電流設置大些，一般為5A。

　　【Ⅱ段短路電流】：Ⅱ段阻抗適中，所以可將短路電流設置為中等值，一般為5A。

　　【Ⅲ段短路電流】、【Ⅳ段短路電流】：因?yàn)棰蠖巫杩?、Ⅳ段阻抗一般比較大，為使短路電壓降低，應將短路電流設置小些，一般為2A或3A。

　　對于500KV電壓等級的距離保護，由于其電流互感器二次額定電流為1A，所以，短路電流一般都設置較小，可根據具體情況進行選擇。

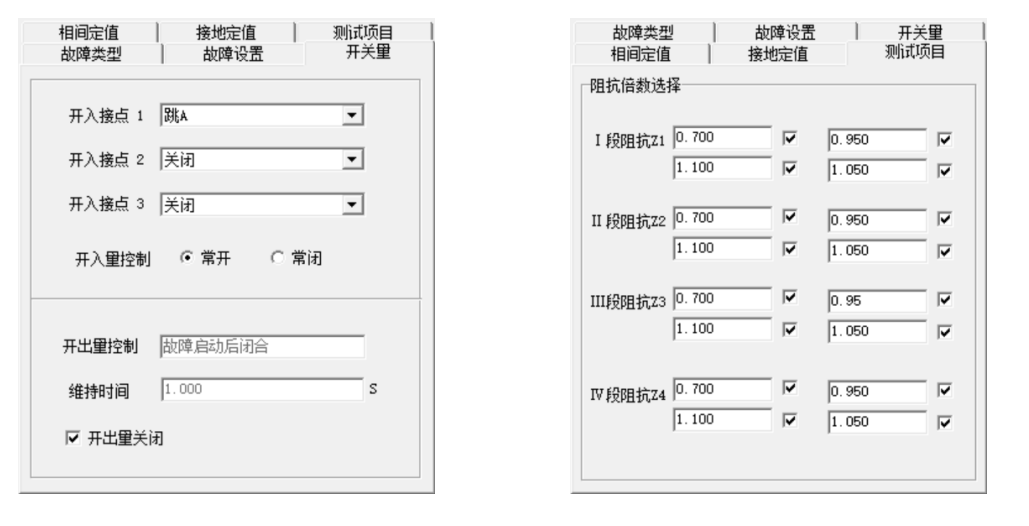

　　5.【測試項目】

　　本測試項目包含1—4段阻抗定值的0.7倍、0.95倍、1.05倍、1.1倍四種倍數，一般取定值的0.7倍、0.95倍、1.05倍做試驗就可以了。也可分段做，不想做的段可不進行選中。保護規程規定，本段的0.95倍必須可靠動作，本段的1.05倍必須是下一段阻抗動作，1段阻抗是瞬時動作，2段、3段阻抗是帶延時動作的，動作時間由保護定值單來確定。一般是阻抗越大，動作時間越長，所以，動作時間隨阻抗的增大呈階梯狀上升，故也稱為阻抗階梯試驗。
