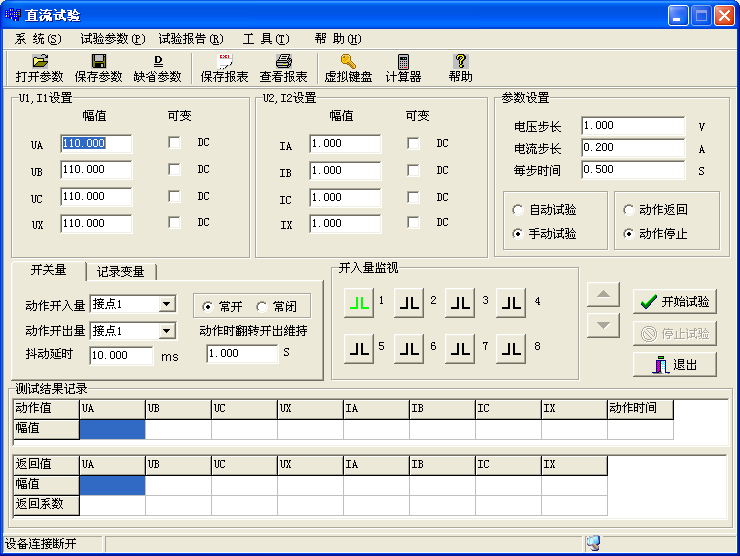

本試驗?zāi)K提供專門的直流電壓和直流電流輸出，主要是為了滿足做直流電壓繼電器、時間繼電器和中間繼電器等的試驗要求。主界面如圖所示，其操作方法和【交流試驗】基本相同。

　　一.試驗功能介紹

　　1.時間繼電器

　　1.1.動作時間測試

　　在繼電器的電壓線圈施加額定直流電壓(一般為220V)，將繼電器的延時動作接點接入測試儀的開入量，設定UA=110V，UB=-110V，將UAB線電壓接入繼電器的電壓線圈，采用【手動試驗(動作停止)】方式輸出，即可測得時間繼電器的動作時間。

　　1.2.動作電壓、返回電壓測試

　　采用單相電壓就可完成試驗。設UA=50V，選擇UA可變，電壓步長為1V，將繼電器的瞬時動作接點接入測試儀的開入量，采用【自動試驗(動作返回)】模式進行試驗，程序自動測試動作電壓和返回電壓，并計算返回系數。一般動作電壓為110V左右，返回電壓為30V左右。

　　2.中間繼電器

　　根據不同類型選擇某相電壓或某相電流為變量，采取手動或自動的方式進行試驗即可。本儀器對中間繼電器有專門的測試程序，可參考【中間繼電器】模塊介紹。

　　3.信號繼電器

　　由于信號繼電器動作電流很小，只有幾十毫安，測試儀固有的直流偏移量可能使繼電器動作，故無法測得繼電器的動作電流。通常我們采用施加直流電壓的方法，將測得的電壓值除以繼電器線圈的直流電阻值，即是繼電器的動作電流。如：取電壓UA，從0V開始手動按步長0.2V逐步遞增，直到4V時，繼電器動作，設繼電器線圈的直流電阻值為150歐姆(可從繼電器線圈上讀出也可用萬用表測量)，則繼電器動作電流=4/150=26.67mA。

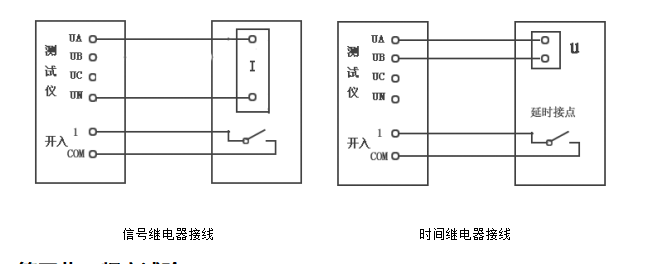

　　4.接線方式--如圖所示：
