繼電保護測試儀同期試驗模塊用于測試同期裝置的動作電壓、動作頻率、動作角度以及進行自動同期調整試驗。

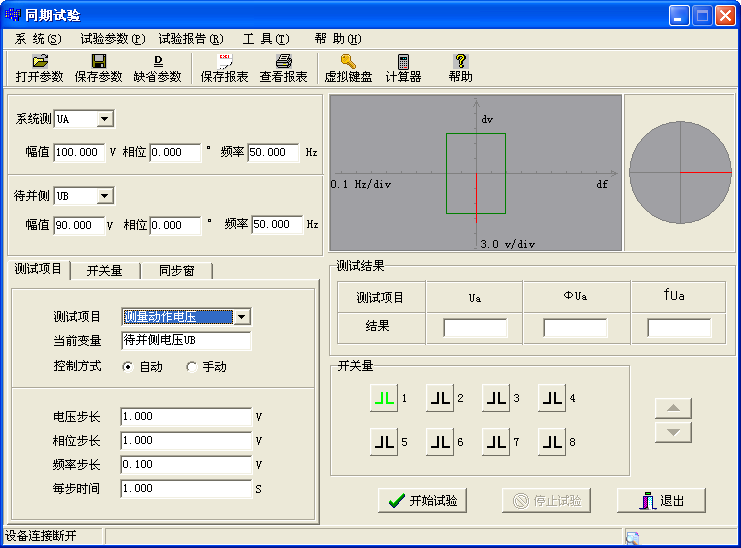

　　一.界面說明

　　1.使用本程序，測試儀只輸出電壓值，不輸出電流值

　　一般系統側選UA，待并側選UB，開入量端子1—8任選一個?？蛇x【手動試驗】或【自動試驗】。自動準同期調整只有【自動試驗】方式。

　　2.同期裝置動作的基本條件

　　當待并側與系統側的頻率基本相等、電壓幅值基本相等以及角度差小于一定值，同時滿足這三個條件時，同期裝置立即發出合閘信號。

　　3.測試項目

　　3.1.測試動作電壓

　　系統側電壓UA=100V，相位0°，頻率50Hz。系統側參數是恒定值。設待并側電壓UB=90V，相位0°，頻率50Hz?？梢钥闯鲋挥蟹挡坏?，其他兩項滿足條件，采用手動或自動方式遞增UB相幅值，當其接近UA相幅值時，同期裝置動作，程序記錄此時的UB幅值為動作電壓值。

　　3.2.測試動作頻率

　　系統側電壓UA=100V，相位0°，頻率50Hz。系統側參數是恒定值。設待并側電壓UB=100V，相位0°，頻率49Hz?？梢钥闯鲋挥蓄l率不等，其他兩項滿足條件，采用【手動試驗】或【自動試驗】方式遞增UB相的頻率，當其接近UA相的頻率時，同期裝置動作，程序記錄此時UB的頻率值作為動作頻率值。

　　3.3.測試動作相位

　　系統側電壓UA=100V，相位0°，頻率50Hz。 系統側參數是恒定值。設待并側電壓UB=100V，相位340°，頻率50Hz?？梢钥闯鲋挥邢辔徊坏龋渌麅身?xiàng)滿足條件，采用手動或自動方式遞增UB的相位，當其接近UA的相位值時，同期裝置動作，程序記錄此時UB的相位值作為動作相位值。

　　3.4.自動準同期調整

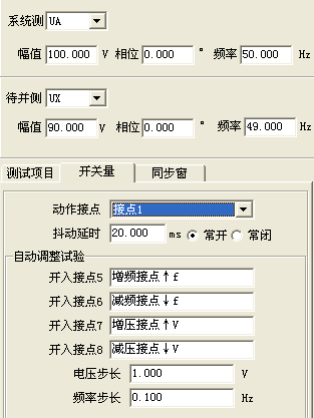

　　如右圖所示，兩側只有相位相等，其他條件不滿 足同期條件，所不同的是變化頻率和變化幅值的命令不是由程序來控制，而是由同期裝置的開出量來控制。通過將其接入測試儀的開入量來發出改變頻率和幅值的命令。程序定義測試儀的開入量端子5為增頻，開入量端子6為減頻，開入量端子7為增壓，開入量端子8為減壓。動作接點可選開入量端子1—4中的任意一個，當滿足同期條件時，測試儀記錄動作頻率和動作電壓。

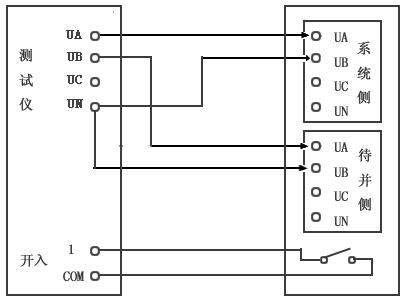

　　二.接線方式--如圖所示：

　　三.注意事項

　　進行同期試驗測試時，開始應按下同期裝置的啟動按鈕，同期裝置才能進入等待同期狀態。試驗前，請先查找裝置上的同期啟動信號輸入端子，引出兩根線，并先把它們短接，以啟動同期裝置，然后再開始試驗。

　　另外，有些同期裝置能設置同期時間，做試驗時，如果同期過程超過該時間，裝置將閉鎖本次同期合閘，同時發出告警信號。如果要繼續做試驗，則應再次按下同期啟動按鈕，或?qū)⑸鲜鰞筛€短接，以再次啟動同期裝置。
