互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。

　　在參數界面，用 旋轉鼠標切換光標到類型欄，選擇互感器類型為PT。

　　試驗接線

　　試驗接線步驟如下：

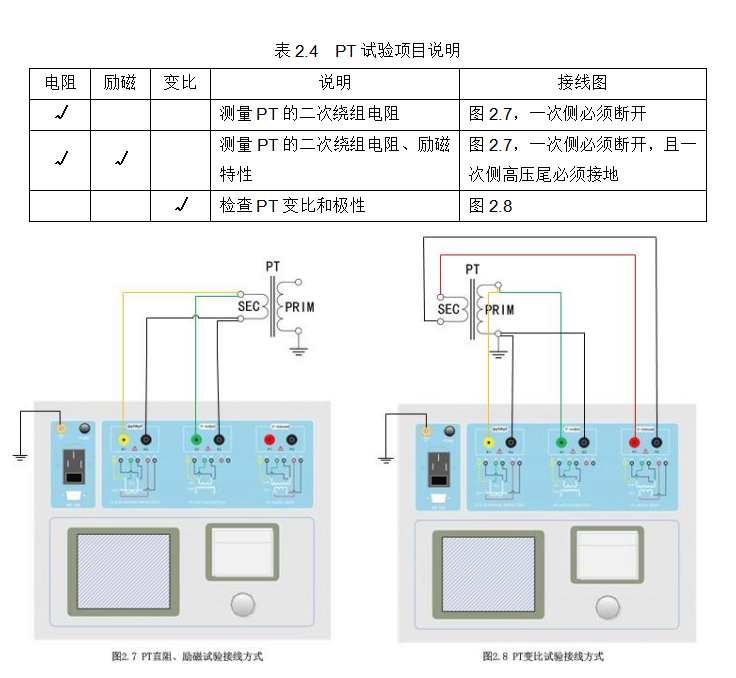

　　第一步：根據表2.4描述的PT試驗項目說明，依照?qǐng)D2.7或圖2.8進行接線

　　第二步：同一PT其他繞組開路。

　　第三步：接通電源，準備參數設置。

　　參數設置

　　PT的試驗參數設置界面如圖2.5。

　　參數設置步驟如下：

　　用 旋轉鼠標 切換光標，選擇要進行的試驗項目，當光標停留在某個試驗項目時，屏幕顯示與該試驗項目相關的參數設置;當光標離開試驗項目時，屏幕顯示所選試驗項目所對應的接線圖。

　　可設置的參數如下：

　　(1)編號：輸入試驗試驗編號。

　　(2)額定二次電壓Vsn：電壓互感器二次側的額定電壓。

　　(3)級別：被測繞組的級別，有P、計量等2個選項。

　　(4)當前溫度：測試時繞組溫度，一般可輸入當時的氣溫。

　　(5)額定頻率：可選值為：50Hz或60Hz。

　　(6)最大測試電壓：試驗時設備輸出的最大工頻等效電壓。

　　(7)最大測試電流：試驗時設備輸出的最大交流電流。

　　第四步： 選擇右邊的開始按鈕進行試驗。

　　試驗結果

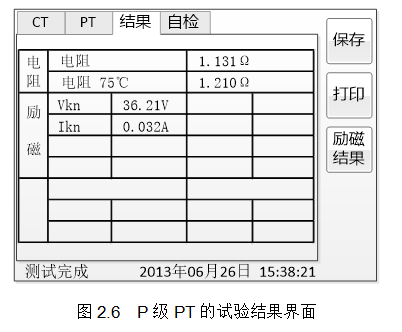

　　試驗結果頁，如圖2.6。

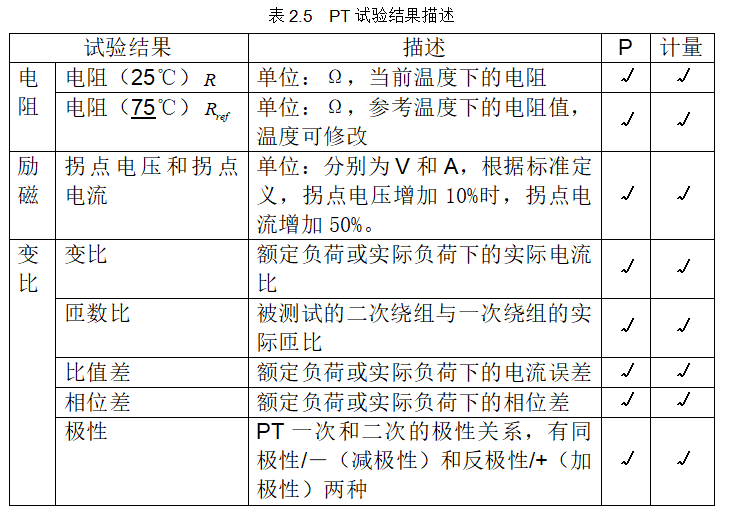

　　對于不同級別的PT和所選的試驗項目，試驗結果也不同，見表2.5。
