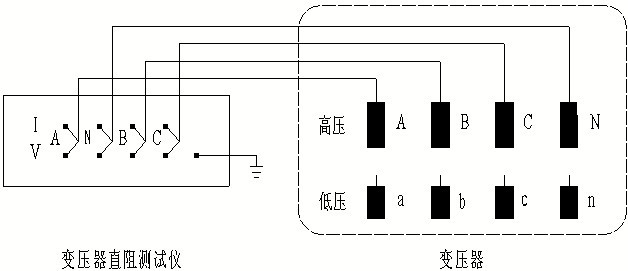

試驗接線

　　高壓側：1檔AB-BC-CA，2檔AB-BC-CA，3檔AB-BC-CA，低壓側：Oa-Ob-Oc，三個檔位測量完畢后，把分接開關放到運行檔(2檔)，再進行一次測量。

　　變壓器上的高低壓側接線柱不接地也不需要短接

　　試驗準備工作

　　1、填寫第一種工作票，編寫作業控制卡、質量控制卡，辦理工作許可手續。

　　2、向工作班成員交待工作內容、人員分工、帶電部位，進行危險點告知，并履行確認手續后開工。

　　3、準備試驗用儀器、儀表、工具，所用儀器儀表良好，所用儀器、儀表、工具應在合格周期內。

　　4、檢查試品外殼，應可靠接地

　　5、用絕緣桿帶地線上去將被試設備放電

　　6、放電后，拆除被試設備高壓、中壓、低壓引線，其他人員撤離現場

　　7、檢查試品外觀，清潔表面污穢

　　8、試驗現場周圍裝設試驗圍欄，必要時派專人看守

　　9、接取電源，先測量電源電壓是否符合試驗要求，電源線必須固定，防止突然斷開，檢查漏電保護裝置是否靈敏動作

　　10、抄錄銘牌，記錄天氣情況和溫濕度、安裝位置、試驗日期

　　試驗步驟

　　1、將繞組直流電阻測試儀器可靠接地，先將接地線接地，后接儀器的接地端

　　2、配套的專用測試鉗黃、綠、紅、黑測試線分別接A、B、C、N，將專用測試線分別插入對應的電流、電位插口，測試鉗夾在對應的套管出線端子上;

　　3、其余非測試?yán)@組短路;

　　4、接線完畢，通知監護人檢查接線，經監護人同意后，開始試驗;

　　5、打開開關，選擇輸出電流和分接位置，按測試鍵開始測試;

　　6、當儀器顯示的測量值基本無變化時，記錄讀數;

　　7、按復位鍵放電，變換分接位置進行測試，直到所有分接位置測完為止;

　　8、放電后，斷開儀器總電源，拆除儀器接線。

　　試驗標準

　　DL/T 596-1996 《電力設備預防性試驗規程》

　　Q/GWD168-2008 《輸變電設備狀態檢修規程》

　　1600kVA以上的變壓器，各相繞組電阻相間差小于2%;線間差小于1%

　　1600kVA及以下的變壓器，各相繞組電阻相間差小于4%;線間差小于2%

　　與以前相同部位測得值比較，其變化不應大于2%，但應換算到同一溫度下比較

　　試驗注意事項

　　1) 繞組直流電阻測試過程中，嚴禁斷開電源;

　　2) 試驗后，應復位放電完畢再斷開電源;

　　3) 三相變壓器有中點引出線時，應測量各相繞組的電阻;無中點引出時，可以測量線間電阻;

　　4) 溫度對直流電阻影響很大，應準確記錄被測試?yán)@組的溫度。

　　試驗周期

　　交接時(所有分接位置)

　　110kV及以上3年，110kV一下6年

　　大修前

　　后無載分接開關變換分接位置時

　　有載分接開關檢修后(所有分接位置)

　　出口短路后

　　必要時
