測試接線：

　　高壓并聯電容器與耦合電容器和斷路器電容器不同，其電容量較大，通常采用電壓電流法進行測量。

　　在測試時需要考慮電壓表和電流表內阻的影響采用不同的接線方法。因?yàn)殡妷罕淼膬?nèi)阻抗不會非常大，而電流表的內阻抗又不會非常小。

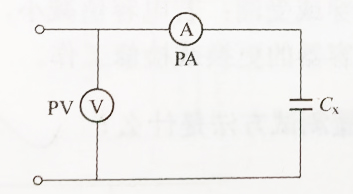

　　當C<10μF時，一般主要客服電壓表的影響，采用以下接線方式(通常高壓并聯電容器電容量C<10μF，多采用此方法接線，測試時外殼接地)：

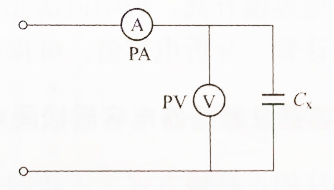

　　當C>10μF是，主要克服電流表的影響，采用以下方式接線：

　　測試步驟：

　　1.在進行測試之前，需要對被試品充分放電并接地，拆除所有接線和外部的保險絲，根據被試品的電容量和測試電壓計算電流，選擇合適的電流表和電壓表檔位。

　　2.選擇合適的接線方法，在檢查接線和調壓器零位后，拆除接地線。

　　3.合上電源隔離開關，將電壓升至試驗電壓后，讀取電流并立即將調壓器降低至零位，后切斷電源，并對被試品放電接地，最后恢復被試品接線。

　　4.在進行測試試驗時，需從電容器兩電極之間施加測試電壓，讀取測試電流，被試品的電容量計算公式為：
