產品介紹

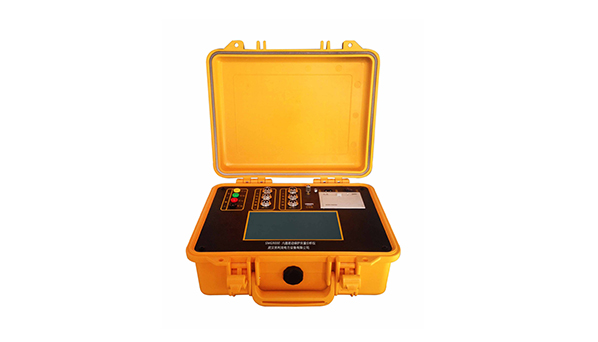

六路差動保護矢量?jī)x是一種可以同時測量一次側電流、二次側電流和二次側電壓既而做分析得出報告的儀器，儀器精確測量一次側電流、二次側電流和二次側電壓可以分析三相不平衡度和六角向量圖等，并可以輸出Word和Excel文件，無需上位機軟件，方便用戶后期處理報告。

六路差動保護儀采用高精度數據采集芯片具有模擬量24位ADC精度，DSP處理數據，配ARM和TFT觸摸屏，顯示測量數據直觀方便操作。

性能特征

1、同時測量二次側1至3路交流電壓；

2、同時測量一次側1至3路交流電流；

3、同時測量二次側1至3路交流電流；

4、測量電壓間、電流間、電壓與電流間的相位（一次側二次側電流之間角度）；

5、測量電網頻率；

6、測量有功、無功和視在功功率；

7、測量功率因數；

8、三相電電壓電流不平衡度檢測；

9、二次側相電壓范圍：1-500V, 二次側電流范圍：1mA-10A，一次側電流：100mA-5A；

10、顯示六角向量圖（一次側和二次側混合）；

11、作為漏電流表使用；

12、低功耗設計，市電供電內置充電電池作為備用電源；

13、自動量程，鼠標操作人性化設計；

14、數據保存可通過U盤導出，方便用戶數據處理；

15、導出文件Word和Excel格式文件，方便打印報告。

三相三線二次側操作方法

下面是三線三線的具體接線示意圖，接線在計量箱中進行，電流取樣時注意電流鉗的電流流向及最小幅值。

電壓線連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。

電流線的連接：將電流一次側、二次側分別對應接口接好，請注意不要鉗反，以免測量出現180°相位差。

三相四線二次側操作方法

電壓線連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。

電流線的連接：將電流一次側、二次側分別對應接口接好，請注意不要鉗反，以免測量出現180°相位差。

測試界面圖

測試結果和監測數據一屏顯示，視圖如下：

進入測試界面可以看到測試信息，界面底部為操作菜單欄，可進行HOLD（數據保持）、保存、設置、接線判斷、退出操作。

上面五欄：顯示三相一次側電流、二次側電流、二次側電壓、二次側電流與二次側電壓之間功角及功率因數、二次側有功功率、無功功率和視在功率；

中間三欄：顯示電壓間、電流間相位關系，A1、B1、C1分別代表一次側A相、B相、C相，AII、BII、CII分別代表二次側，二次側分電壓和電流。

下面六欄：顯示電壓、電流不平衡度以及額定電壓等信息。
