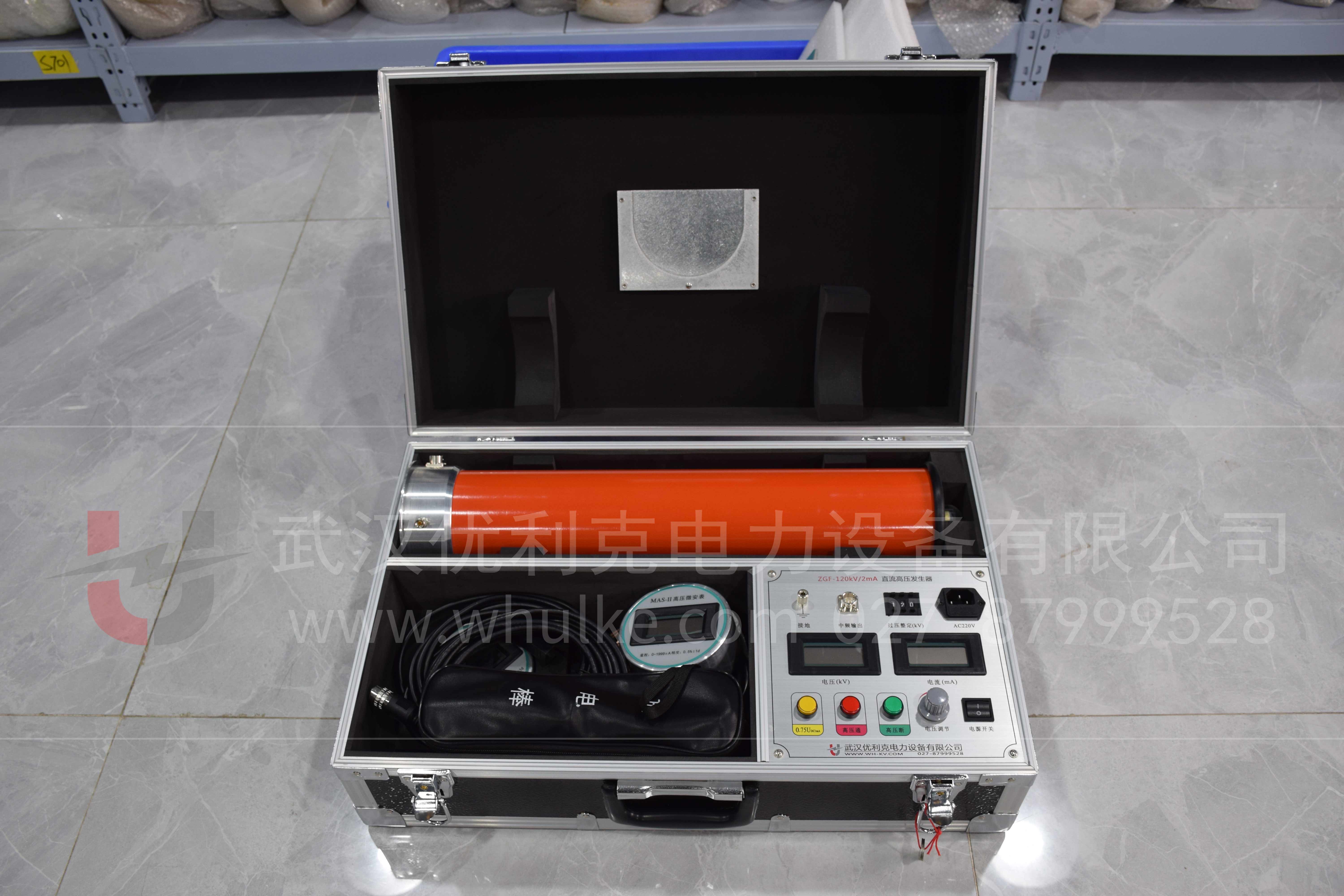

直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計

制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。

       本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電

壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高

頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措

施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護

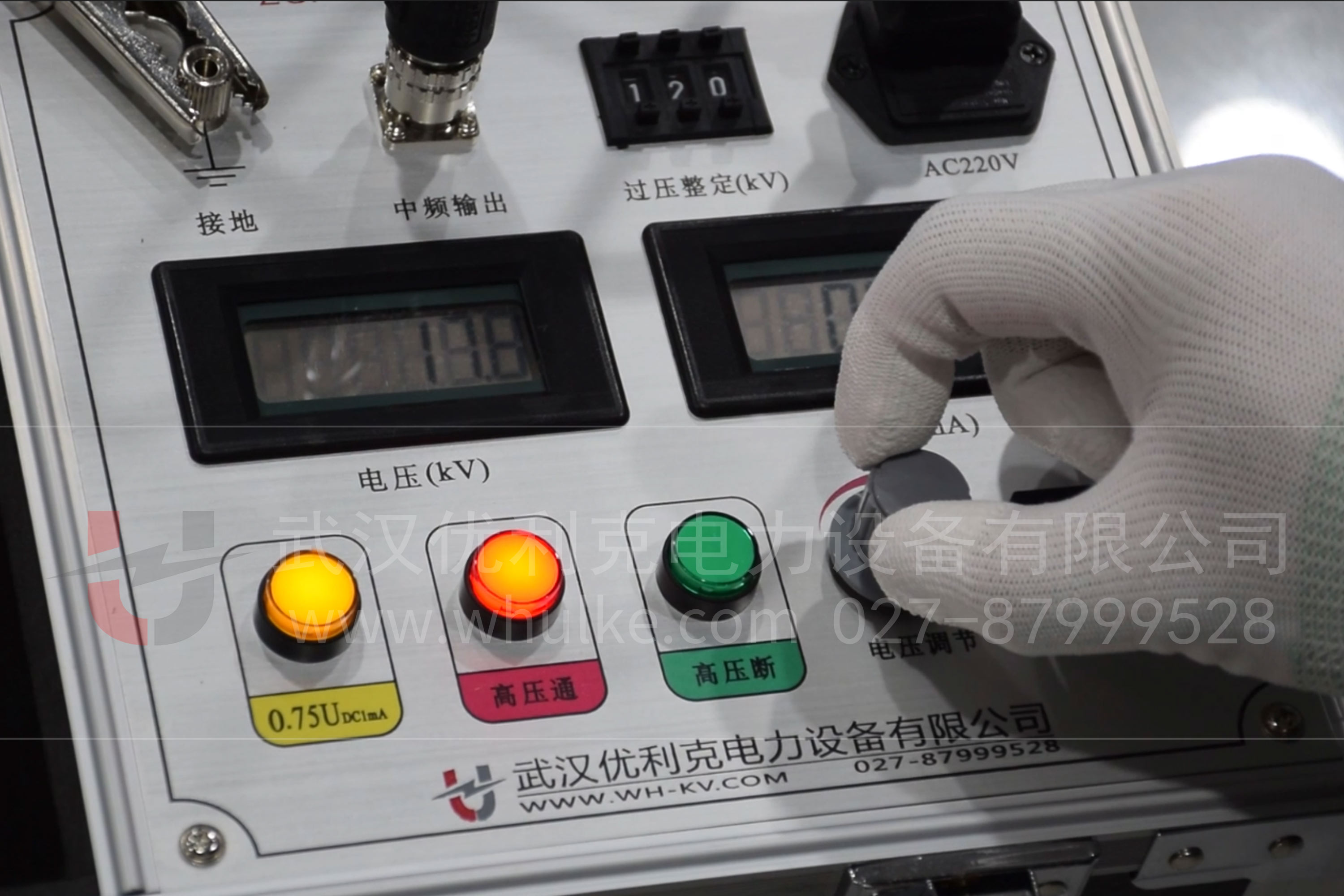

電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精

度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。

設備檢查

       在每次使用前，應檢查直流高壓發生器的完好性，包括電纜、接線柱和倍壓筒等。確保所有連接都是牢固的，沒有短路或斷路的跡象。

接地要求

       試驗回路的接地線應按說明書所示一點接地，嚴禁各接地線相互串聯。使用專用接地線，并確?？刂葡?、倍壓筒和試品的接地線均已正確連接。

過電壓保護

       在開始試驗前，應設定過電壓保護值，一般為試驗電壓的1.1倍。這可以防止在試驗過程中出現過高的電壓，從而保護設備和人員安全。

空載升壓測試

       在接通電源后，首先進行空載升壓測試，以驗證過電壓保護的靈敏度。確保在沒有負載的情況下，設備能夠正常工作。

升壓過程

       在升壓過程中，應緩慢調節電壓，以避免對設備造成突然的電壓沖擊。對于大電容試品，應特別注意升壓速度，以防止電流過大。

試驗過程中的監控

       在試驗過程中，應密切監控電壓表和電流表的讀數，以及設備是否有異常聲音或其他異?，F(xiàn)象。

放電和拆除

       試驗結束后，應先降壓至零，然后進行放電。對于大電容試品，應等待電壓自然衰減至較低水平后再進行放電。放電完成后，方可拆除高壓引線和更換接線。

故障處理

       如果設備出現故障，應首先關閉電源，并根據故障現象進行相應的檢查和處理。在故障未排除前，不應再次使用設備。

維護和保養

       定期對直流高壓發生器進行維護和保養，包括清潔、檢查和必要的校準，以確保設備的性能和精度。

       通過遵循上述操作步驟和注意事項，可以確保直流高壓發生器的安全使用，同時提高試驗的準確性和可靠性。
